組み立て(2)

TRRSジャックを半田づけする(Assembly - Mount the TRRS)

それぞれ、PCBの裏面にTRRSジャックを付けます。

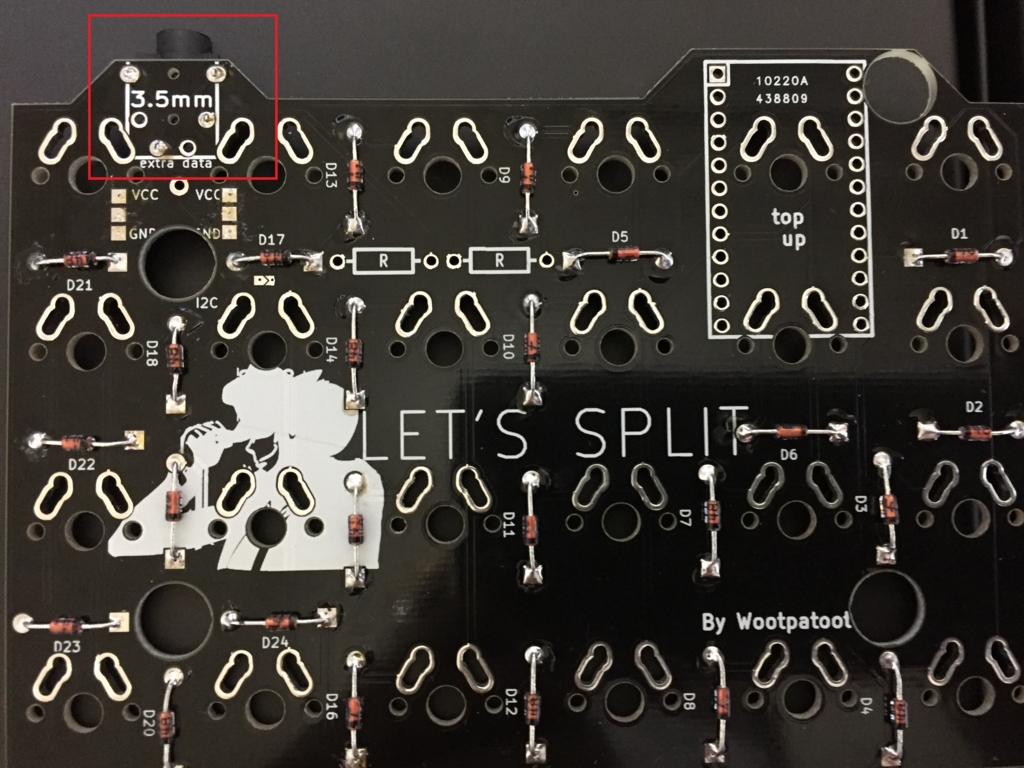

左側(表面)

f:id:emizping:20170522170746j:plain

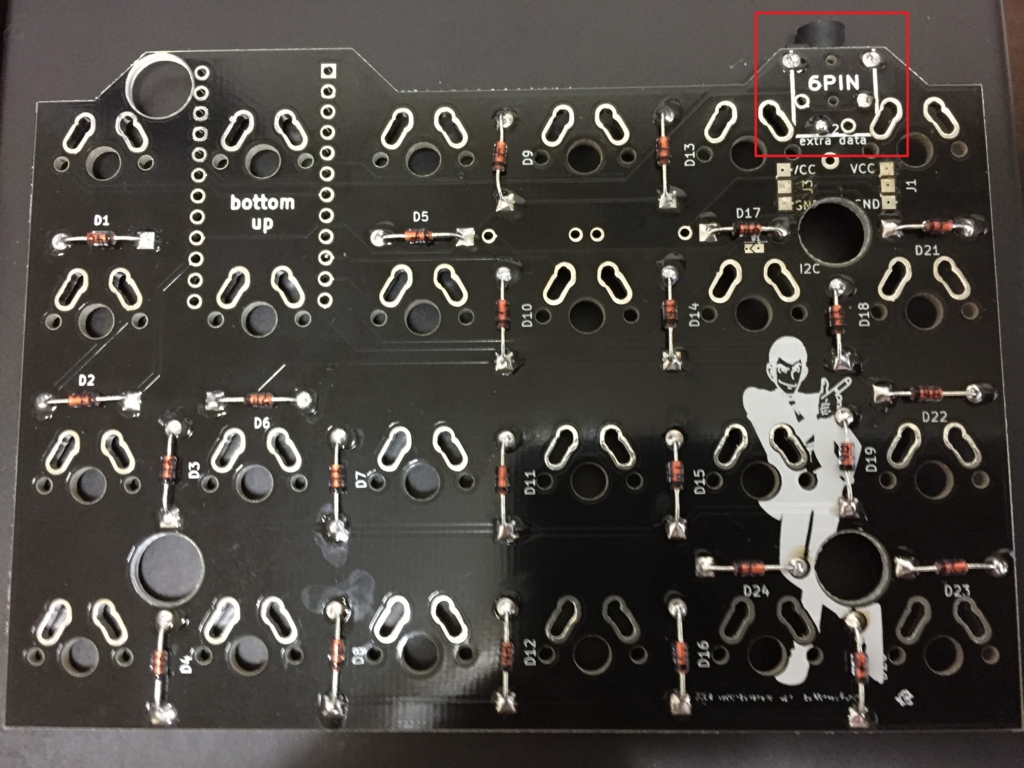

右側(裏面)

f:id:emizping:20170522170809j:plain



ジャンパを繋げる(Assembly - Connect Jumpers)

PCB裏面のVCC~GND端子の画像の赤枠部分を半田で繋げます。

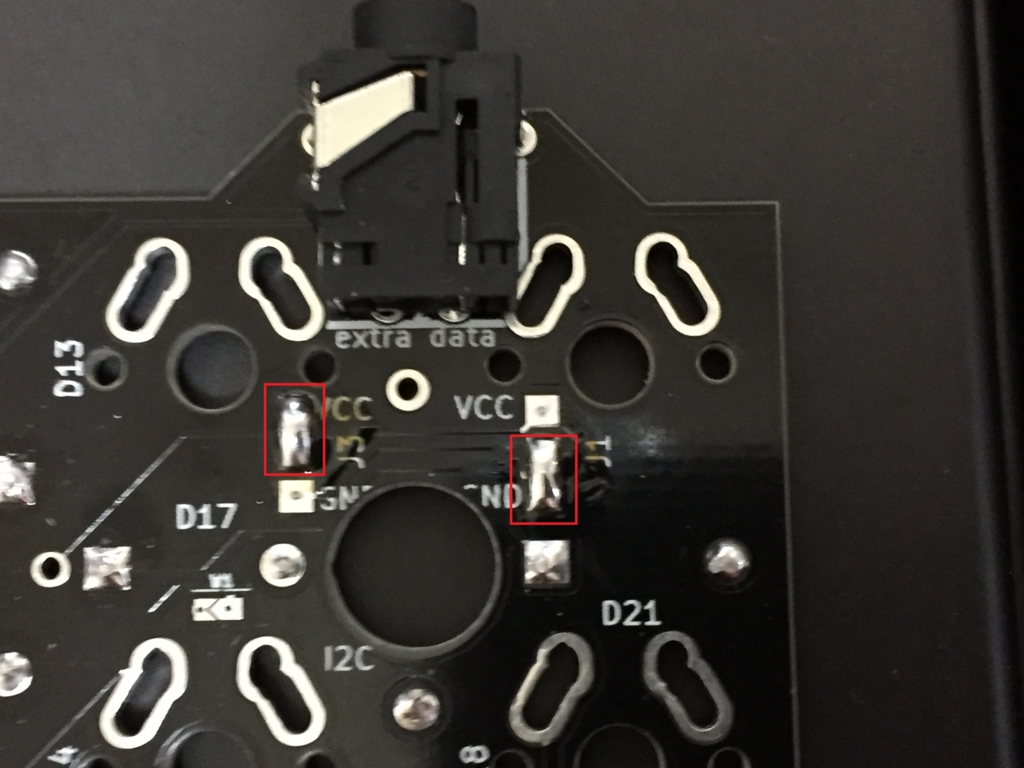

左側(裏面)

f:id:emizping:20170522171150j:plain

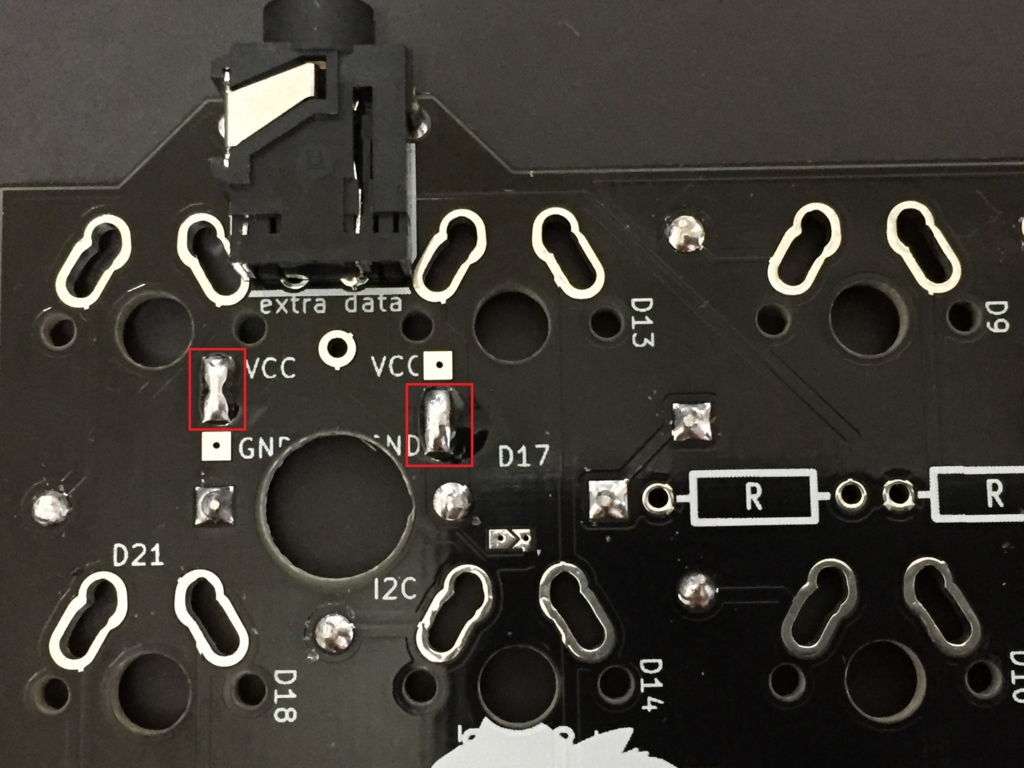

右側(裏面)

f:id:emizping:20170522171246j:plain
