組み立て(1)

部品が揃ったので、制作に入ります(電子工作初心者なので失敗しないか心配…)。

こちらの手順に従って進めていきます。



ダイオードを半田づけする(Assembly - Mount the Diodes)

PCBのDxxと書かれている箇所にダイオードを半田づけしていきます。

ダイオードの黒いラインが入っている方を四角の穴、ラインが入っていない方を丸の穴に差し込みます。

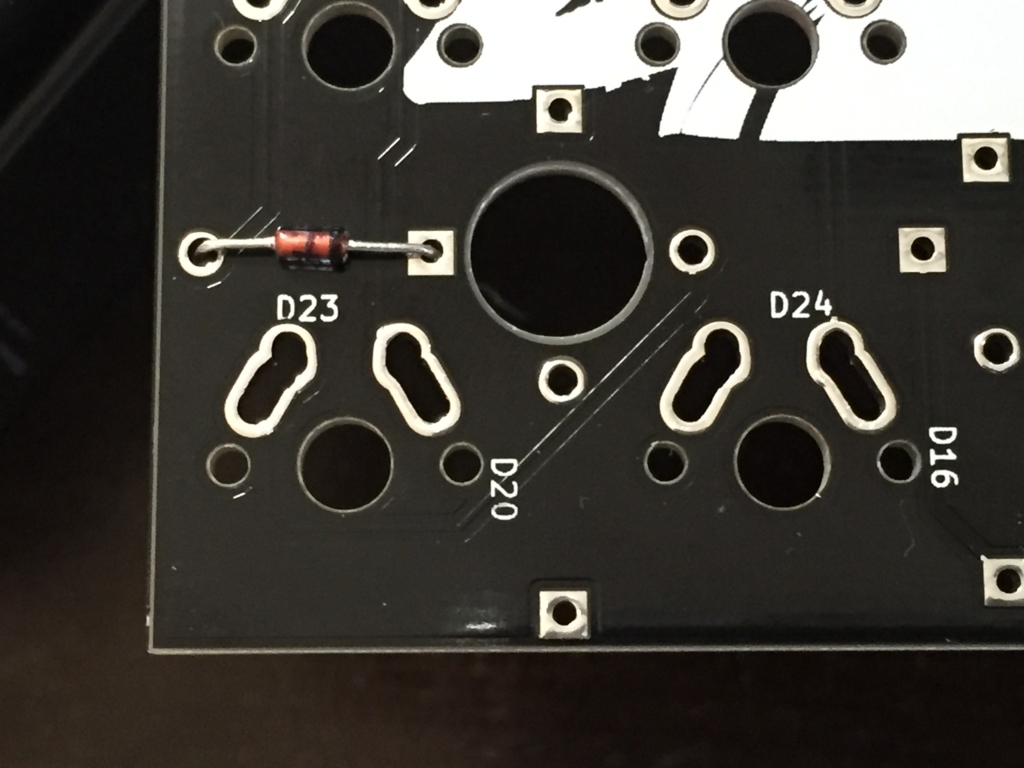

f:id:emizping:20170521105049j:plain



半田づけした表面と、

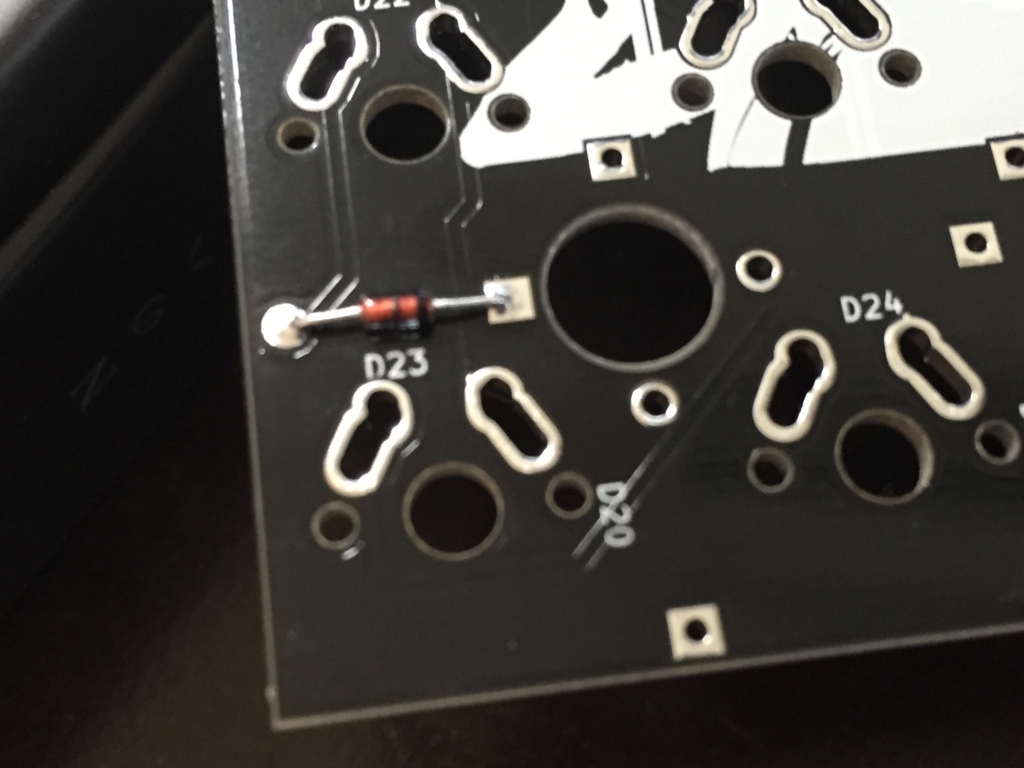

f:id:emizping:20170521105205j:plain

裏面。

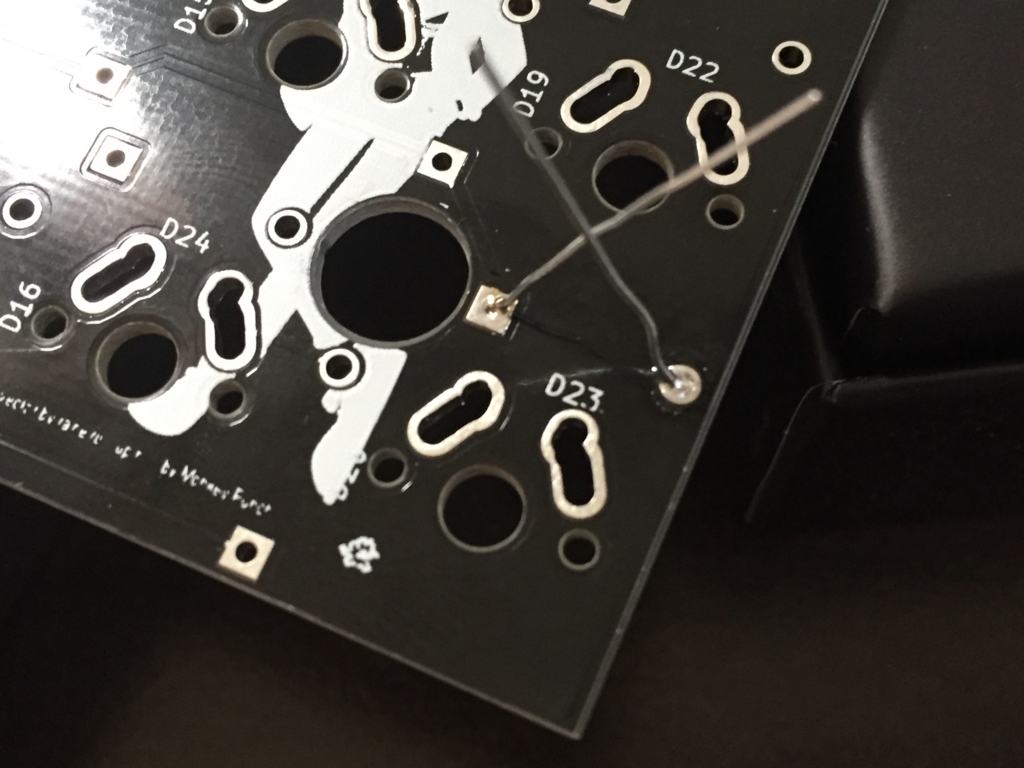

f:id:emizping:20170521105224j:plain



一通り半田づけしたら、裏面に出ている余った足をカットします。

表面

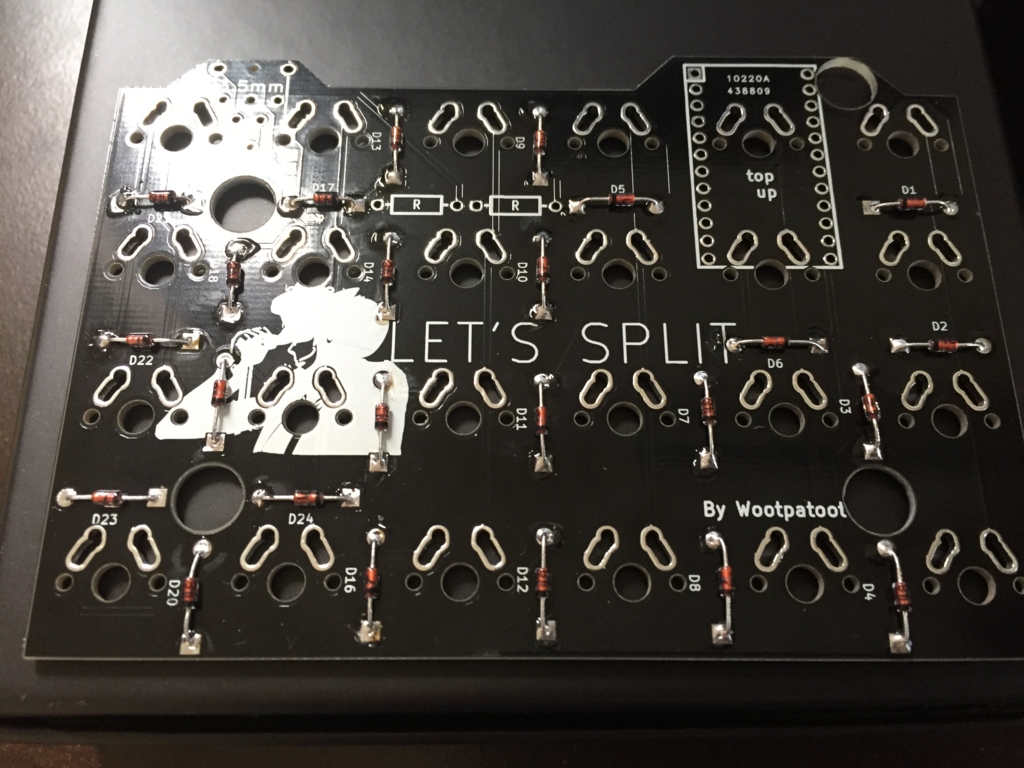

f:id:emizping:20170521105418j:plain

裏面

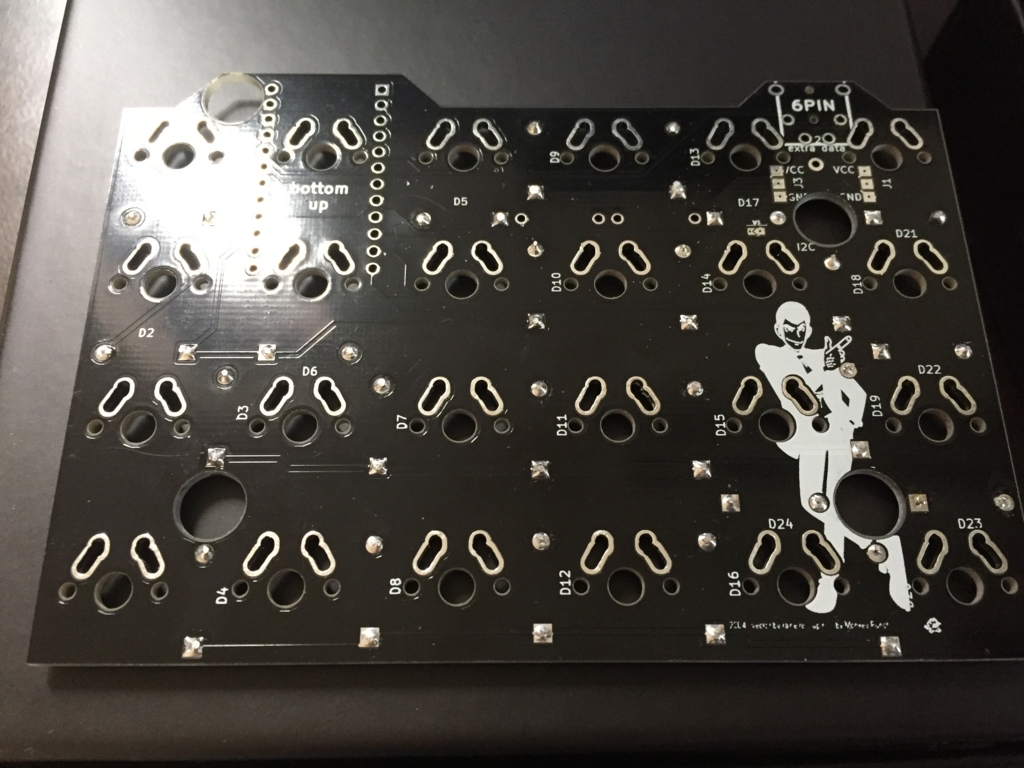

f:id:emizping:20170521105538j:plain



これをキーボード左側と右側の両方に対して行います。

右側のPCB(表面)

f:id:emizping:20170521105418j:plain

左側のPCB(表面)

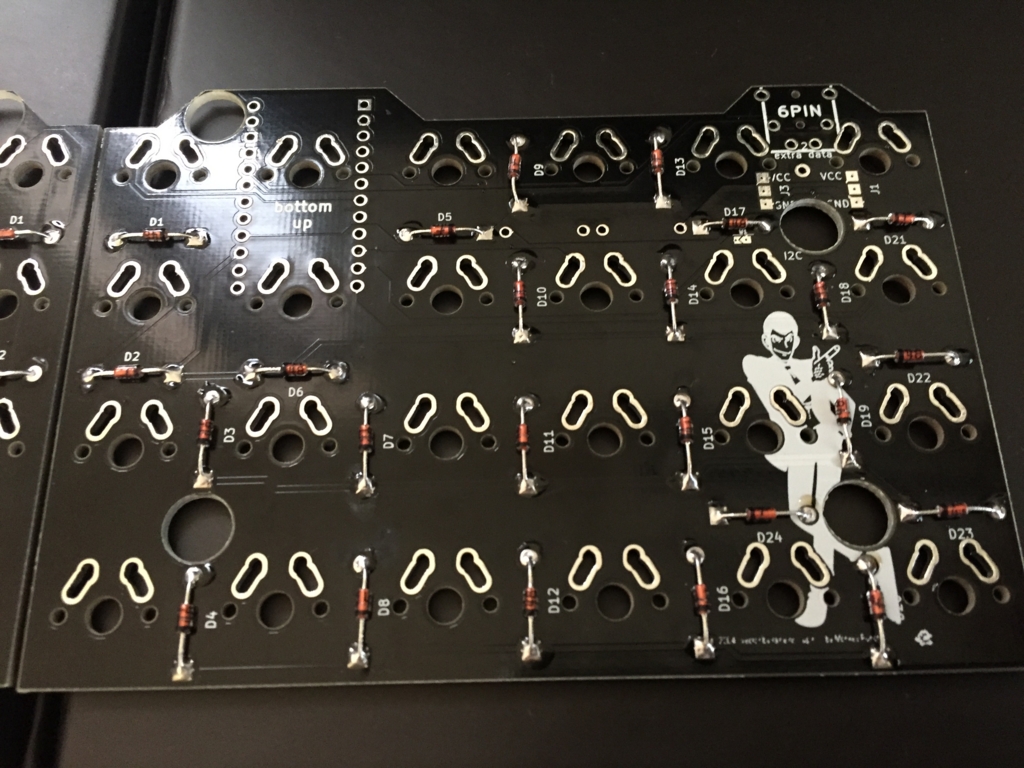

f:id:emizping:20170521105713j:plain
